生物電信號是人體最基本的生理信號之一，通過對生物電信號的監測可以對多種生理疾病進行診斷和預防。隨著微電子科技的不斷發展，越來越多的醫療科技選擇使用電極貼片與診斷設備集成，以實現長期實時監測人體健康狀況的醫療保健系統。監測系統對于預防突發性強、致命性高的心腦血管疾?。ㄈ缒X血栓、心肌梗塞、心律失常以及心臟驟停等心腦血管疾?。┯兄@著的作用，對于患者的健康安全有重大意義。

生物電監測電極作為測量系統的重要組成單元，直接與人體接觸采集生物電信號，是生物電傳感器中最為核心的基礎部件。常見的是銀-氯化銀（Ag/AgCl）凝膠電極，但由于凝膠或粘合劑會對皮膚產生刺激，很難用來長期監測生物電信號。為了實現長效接觸監測的功能，生物相容性良好的干電極技術近年來得到了較大的發展。然而，由于皮膚的粗糙、彈性質地，附加汗水，油脂、皮屑和毛發等表面特性，干電極技術在皮膚附著力、接觸阻抗、透氣性等創新優化方面仍面臨較大挑戰。

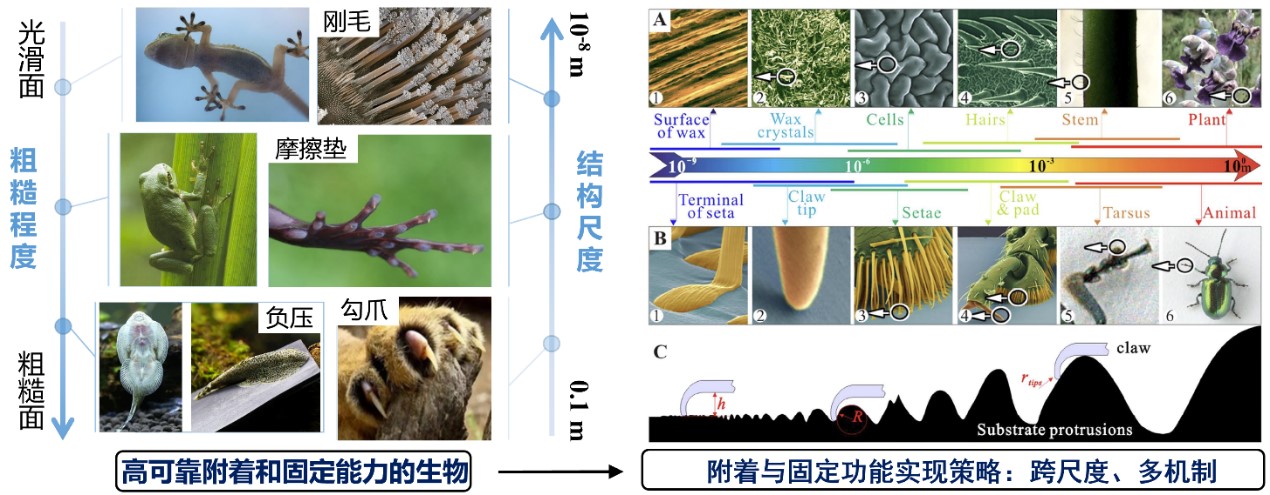

[典型具有附著與固定能力的生物結構與功能實現策略]

由于自然環境下目標附著表面的復雜多樣性，依靠單一的黏附機制往往不足以提供生物體穩定的附著和快速的運動的能力。幾乎所有具有全空間運動能力的生物，均擁有兩種及以上的界面附著策略，且生物體型越大，越需要多種附著方式協同作用來提升界面附著力以平衡自重。生物高魯棒性的附著調控特性依賴于生物腳爪精細的跨尺度附著結構，以及附著結構所呈現的機制之間的協同作用。

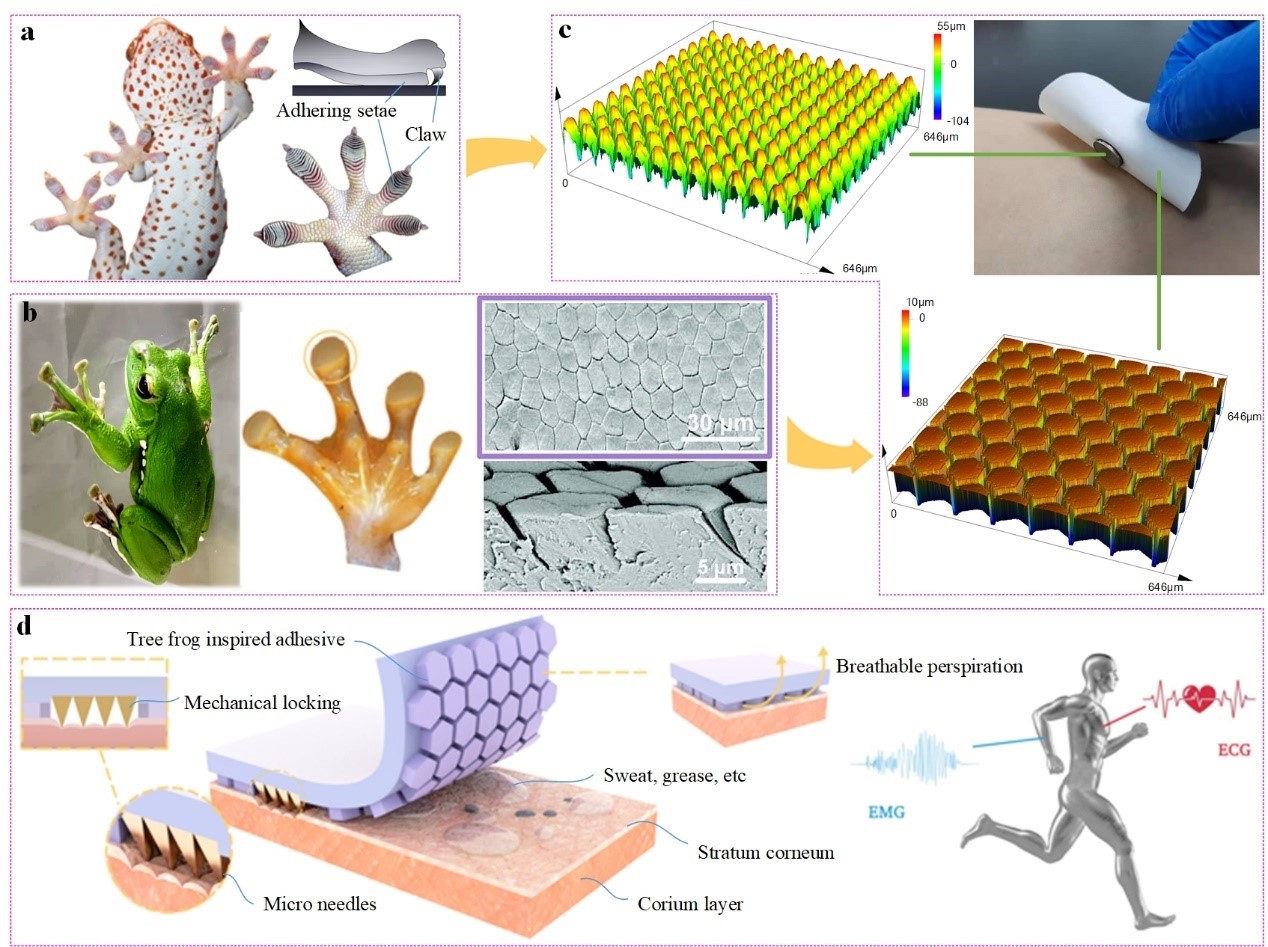

[微針摩擦與樹蛙濕黏附協同的仿生電極設計]

受此啟發，本研究設計了一種微針摩擦與樹蛙濕黏附協同的仿生電極，銀基微針陣列（高度80μm）與皮膚角質層的接觸可以提供高的摩擦力，同時可以作為生物電信號采集單元，實現對心電、肌電信號的有效監測。而六邊形仿樹蛙結構一方面可以保障皮膚表面排汗透氣的需求，另一方面可以起到增大濕黏附的能力，并且分離的六邊形單體設計，可以有效阻止脫附過程中的界面裂紋擴展，進一步增強與皮膚的附著力。

[仿生電極與皮膚的接觸附著穩定性測試]

為了驗證仿生電極與皮膚的接觸附著穩定性，分析了靜態、動態、不同潤濕狀態、不同負載擾動條件下仿生電極的附著力，可以看到，仿生電極在干態或者濕態皮膚表面上可以承受法向最大100g，切向最大200g的擾動載荷。其中法向力的產生一方面有一定的負壓吸附效果，尤其是濕潤表面，另一方面成對出現的切向高摩擦可以形成類似壁虎黏附在天花板上的互鎖作用，實現法向的客觀黏附力。結果表明在日?；顒?dòng)（包括步行，坐著，睡覺等）期間，不需要對皮膚進行特殊的預處理，便可保障電極可靠地固定在皮膚上。

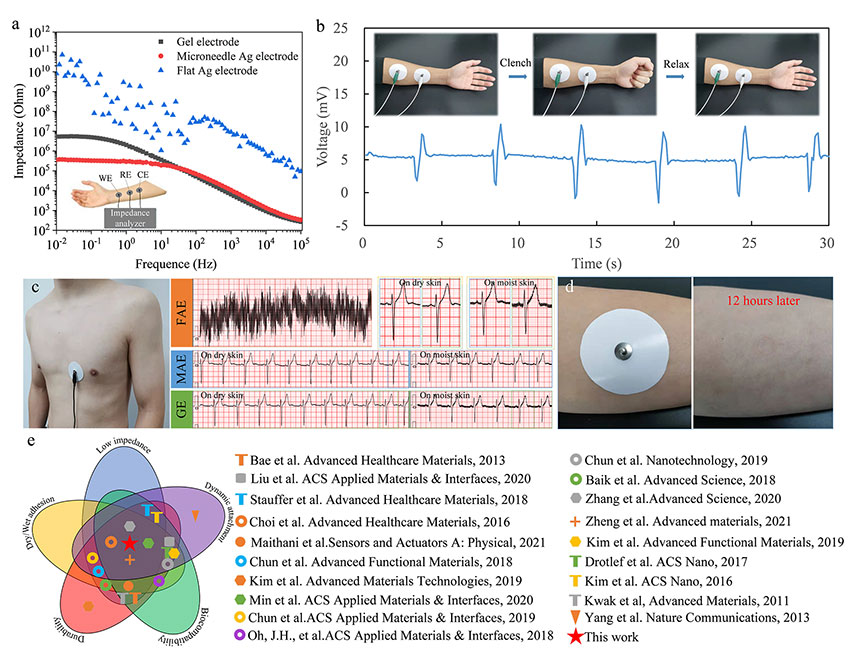

[仿生電極的皮膚界面阻抗和生物電監測應用]

仿生電極的皮膚界面阻抗測試顯示，在100Hz以下（人體心電圖和肌電信號的主要頻帶），仿生電極的接觸阻抗明顯低于標準Ag/AgCl凝膠電極。在監測志愿者的EMG和ECG生物電信號應用中，仿生電極也展示出了較好的動態和靜態采集性能。這主要?dú)w因于微針陣列與皮膚高阻抗角質層形成機械鎖合，與六邊形的仿生濕黏附墊協同作用，增強了仿生電極與皮膚表面的附著力，減少了運動偽影。同時，微針與六邊形微結構保障了皮膚排汗透氣的需求，即使使用數十小時也不會引起明顯的皮膚刺激。多機制協同的仿生電極設計為實現長效的健康監測提供了新思路和新途徑。

相關研究成果以題為“Bionic Design and Performance of Electrode for Bioelectrical Signal Monitoring”發表在期刊《Advanced materials interfaces》上，并作為封底論文。第一作者為南京航空航天大學機電學院博士研究生袁聰，姬科舉副研究員為本文通訊作者。南京航空航天大學為第一完成單位。本研究工作得到了國家自然科學基金、南京市醫學科技發展基金、江蘇省仿生功能材料重點實驗室基金等項目的資助。

論文鏈接： Bionic Design and Performance of Electrode for Bioelectrical Signal Monitoring - Yuan - 2022 - Advanced Materials Interfaces - Wiley Online Library
