具有末端膨大的微結構陣列，由于其“強黏附、易脫附”的特性，可用于易損、易脆等物體的無損固定與搬運，具有良好的應用前景。在仿生黏附微結構的制造工藝中，相比于硅基模具的易碎性、聚合物軟模具的易變形等缺陷，金屬模具因機械強度高、導熱率高、耐久性好等優點，成為聚合物基材微結構模塑成形技術的優選方案。而具有三維復雜形貌的微結構金屬模具的精密制造，是高性能仿生黏附結構工程化實現的關鍵技術和難點。

南京航空航天大學姬科舉課題組提出了一種面立體光刻和電化學限域生長相結合的鎳基模具制造方法，實現了在兼顧加工效率的基礎上對微結構模具形貌的精確調控，結合卷對卷輥壓制造技術，可以支撐末端膨大等典型微結構陣列的工程制造技術需求。

圖1仿生黏附材料原型及制備工藝流程圖

為了展示面立體光刻和電化學限域生長相結合的制造特點，本文以具有末端膨大微結構特征的仿生黏附結構為目標案例，系統介紹了仿生微結構的模具制備流程，以及通過輥壓制造的仿生黏附結構成型應用。如圖1所示，首先在導電化處理的片材上進行面立體光刻，獲得光敏樹脂基材（HTL）的微柱陣列模板，該模板在接下來的電鑄生成工藝中，充當生長限域邊界，在沒過樹脂微結構頂端之后的電鍍階段，通過電場和流場的自發調節獲得關鍵的末端膨大對應金屬模具區域，通過溶劑去除樹脂基母板，獲得具有末端膨大對應結構的通孔陣列鎳基模具。通過與卷對卷輥壓制造工藝的結合（圖2），可以獲得具有末端膨大微結構特征的仿生黏附材料，為復雜形貌功能彈性體的研制提供了技術可行性。

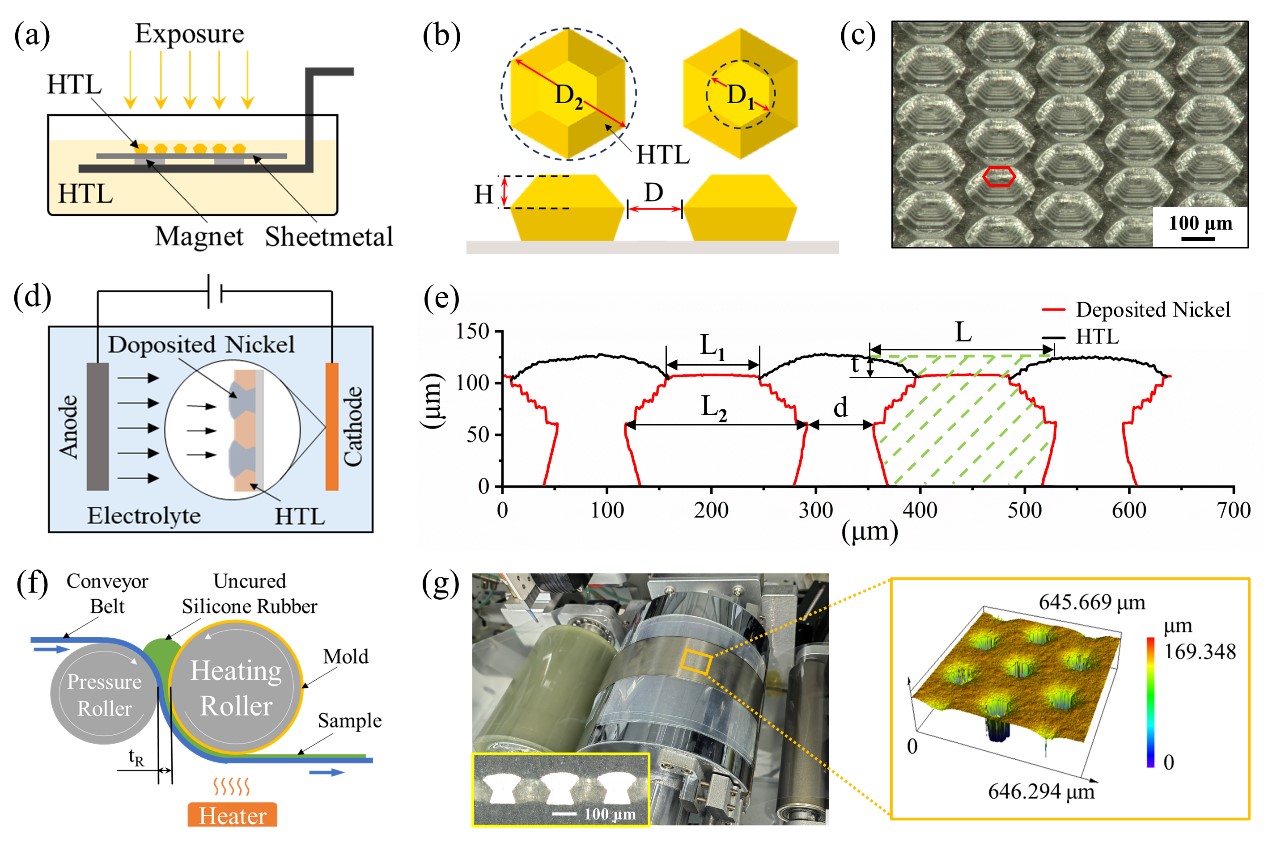

圖2仿生黏附材料制備工藝原理示意圖及實驗圖像

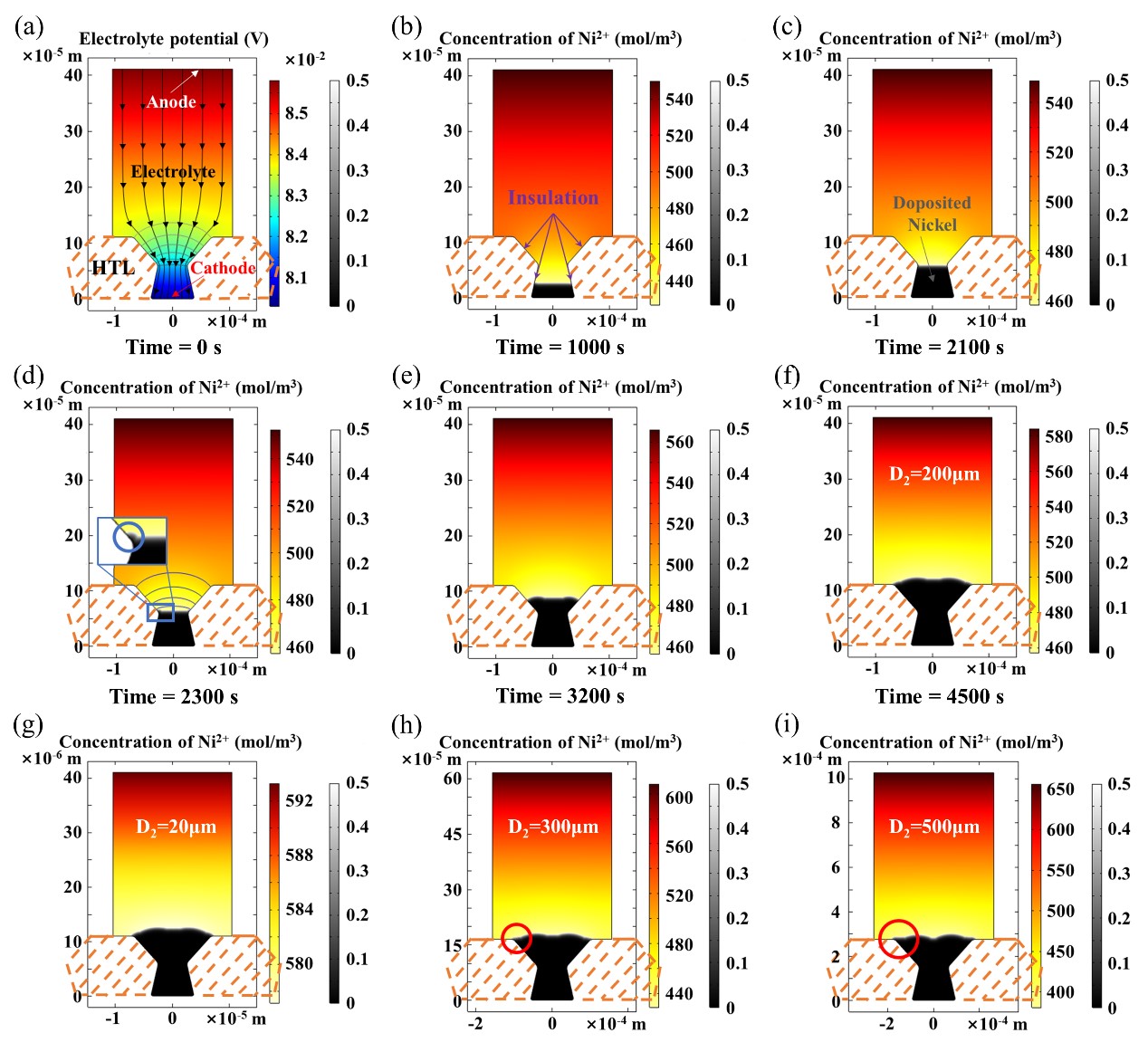

論文主要探討了在電鑄鎳基模具工藝中，復雜微結構形貌的調控實現方法，特別是對限域生長末期的過電鑄環節中，鎳層的生長隨時間的演化特征進行了模擬再現，分析了樹脂基母版微結構對于電鑄電場和流暢的雙重影響機制（圖3），提出了限域生長與局部自由生長相結合的調控方式，實現了匹配末端膨大微結構陣列的鎳基模具。

圖3 鎳模具微結構電鑄限域生長的過程模擬圖

針對獲得的鎳基通孔模具，采用卷對卷輥壓制造方法，獲得了硅橡膠體系的末端膨大仿生黏附材料，接觸力學測試展示其法向黏附強度為9.5N/cm²（玻璃表面），媲美自然界壁虎的黏附強度；同時，末端膨大結構還增強了仿生黏附材料的界面抗擾動性，在配備有仿生黏附材料的機械臂搬運玻璃環節展現出靈活、高效、穩定的工程應用特征。

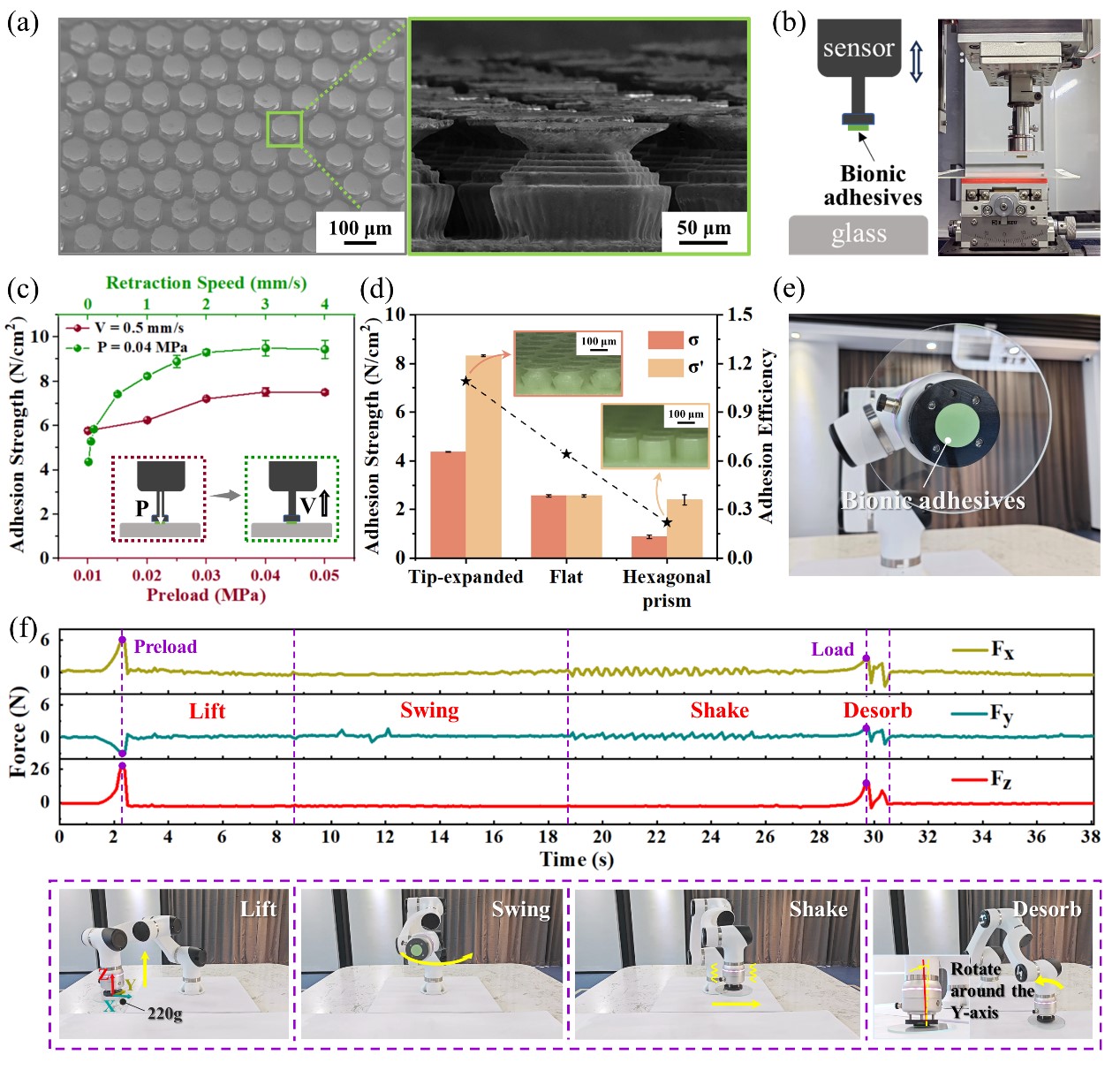

圖4 仿生黏附材料的黏附性能試驗及自動化搬運場景應用展示

相關研究成果以“Manufacturing of Bionic Adhesion Microstructure with Expanded Ends Based on Electroplating in the Restricted Area”為題發表在ACS Applied Materials Interfaces （DOI:10.1021/acsami.4c11410）上。論文第一作者為南京航空航天大學機電學院碩士研究生李芊芊，論文通訊作者為姬科舉副研究員和戴振東教授，南京航空航天大學為第一完成單位。本研究工作得到了國家自然科學基金（52075249、62233008）、中國載人航天工程空間醫學實驗工程、天元實驗室基金等項目的資助。
